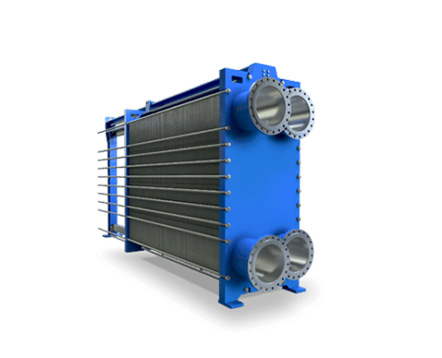

鑫茂板式换热器，16点告诉你国产板式换热器如何走上逆袭之路的，

1.传热系数高：由于不同的波纹板相互倒置，构成复杂的流道，使流体在波纹板间流道内呈旋转三维流动，能在较低的雷诺数（一般Re=50~200）下产生紊流，所以传热系数高，其换热系数在3000～4500kcal/㎡·°C·h，一般认为比管壳式的高约3~5倍。

2.对数平均温差大，末端温差小： 在管壳式换热器中，两种流体分别在管程和壳程内流动，总体上是错流流动，对数平均温差修正系数小，而板式换热器多是并流或逆流流动方式，其修正系数也通常在0.95左右，此外，冷、热流体在板式换热器内的流动平行于换热面、无旁流，因此使得板式换热器的末端温差小，对水换热可低于1℃，而管壳式换热器一般为5℃。

3.占地面积小：板式换热器板片紧密排列，结构紧凑，单位体积内的换热面积为管壳式的2~5倍，也不像管壳式那样要预留抽出管束的检修场所，与板式换热器相比占地面积和占用空间较少，因此实现同样的换热量，板式换热器占地面积约为管壳式换热器的1/5~1/8。

4.容易改变换热面积或流程组合：板式换热器板片为独立元件，可按要求随意增减流程，形式多样，只要增加或减少几张板，即可达到增加或减少换热面积的目的；改变板片排列或更换几张板片，即可达到所要求的流程组合，可适用于各种不同的、工艺的要求。而管壳式换热器的传热面积几乎不可能增加。

5.重量轻：板式换热器的板片厚度仅为0.4~0.8mm，而管壳式换热器的换热管的厚度为2.0~2.5mm，管壳式的壳体比板式换热器的框架重得多，板式换热器一般只有管壳式重量的1/5左右。

6. 价格低：采用相同材料，在相同换热面积下，板式换热器价格比管壳式约低40%~60%。

7. 制作方便：板式换热器的传热板是采用冲压加工，标准化程度高，并可大批生产，管壳式换热器一般采用手工制作。

8. 容易清洗：框架式板式换热器只要松动压紧螺栓，即可松开板束，卸下板片进行机械清洗，这对需要经常清洗设备的换热过程十分方便。

9. 热损失小：板式换热器只有传热板的外壳板暴露在大气中，因此散热损失可以忽略不计，也不需要保温措施。而管壳式换热器热损失大，需要隔热层。

10. 容量较小：约为管壳式换热器的10%~20%。

11. 单位长度的压力损失大：由于传热面之间的间隙较小，传热面上有凹凸，因此比传统的光滑管的压力损失大。

12. 不易结垢：由于内部充分湍流，所以不易结垢，结垢系数仅为管壳式换热器的1/3~1/10。

13. 工作压力不宜过大，可能发生泄露：板式换热器采用密封垫密封，介质温度应在低于250℃以下，否则有可能泄露。

14. 易堵塞：由于板片间通道很窄，一般只有2~5mm，当换热介质含有较大颗粒或纤维物质时，容易堵塞板间通道。

15.使用寿命长： 板式换热器采用不锈钢或钛合金板片压制，可耐各种腐蚀介质，胶垫可随意更换，并可方便在、拆装检修。

16.不串液:板式换热器密封槽设置泄液液道，各种介质不会串通，即使出现泄露，介质总是向外排出。
